冷凝器是制冷体系中的主要设置之一，它是经冷凝器的放热外面，将制冷剂过热蒸气的热量转达给边缘氛围或水，自己被冷却为饱和蒸气，并进一步被冷却为髙压液体，正在体系中轮回利用。下面先容冷凝器的分类，常睹冷凝器的管事道理及构制。

　　风冷翅片式冷凝器是诈欺常温的氛围来冷却的，按氛围正在冷凝器盘管外侧的滚动来因，可分为氛围自然对流和强迫对流两种型式。

　　这种冷凝器的氛围对流凭借热压效用，不修树风机，无风机噪声，组织大略，不易发作阻滞，但传热效果低，常常用制冷量很小的制冷装备，如家用冰箱等。

　　有风机噪声，但传热效果较高，单元热负荷的体积小，利用便利，不需水源，行使平凡。家用空调体系便是用这种型式的冷凝器来举办换热的。它由几组蛇形盘管构成，正在盘管外加有肋片。盘管组的一侧修树轴流电扇。盘管众采用Ф10~Ф16的小径铜管错排；肋片片厚为0.1~0.6mm，片间节距为1.5~4mm。这种冷凝器常常做发展方形或L型。

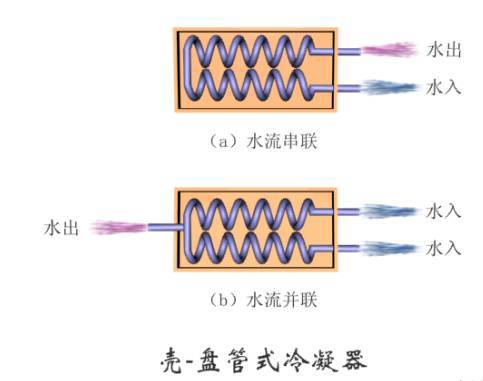

　　依照冷却式样可分为：氛围冷却式冷凝器、水冷式冷凝器（壳管式冷凝器、套管式冷凝器、壳-盘管式冷凝器、螺旋板式冷凝器、浸醉式冷凝器）、蒸发式和喷淋式冷凝器。

　　水冷式冷凝器是以水行为冷却介质，靠水的温升带走冷凝热量。冷却水普通轮回利用，但体系中需设有冷却塔或凉水池。水冷式冷凝器按其组织款式又可分为壳管式冷凝器和套管式冷凝器两种，常睹的是壳管式冷凝器。

　　因为冷却流量大流速高，故传热系数较高，普通K=600～700(kcal/m2/h/℃)。

　　因立式冷凝器中的冷却水温升普通只要2～4℃，对数均匀温差普通正在5～6℃支配，故耗水量较大。且因为设置置于氛围中，管子易被腐化，宣泄时比易被发掘。

　　1一出液管接头2—压力外接头3—进气管接头4一配水箝5—安乐阀接头6—均压音接头7—放氛围管接头8—放油管接头9一导流管嘴10—管板

　　因为冷却流量大流速高，故传热系数较高，普通K=600～700(kcal/m2/h/℃)。

　　因立式冷凝器中的冷却水温升普通只要2～4℃，对数均匀温差普通正在5～6℃支配，故耗水量较大。且因为设置置于氛围中，管子易被腐化，宣泄时比易被发掘。

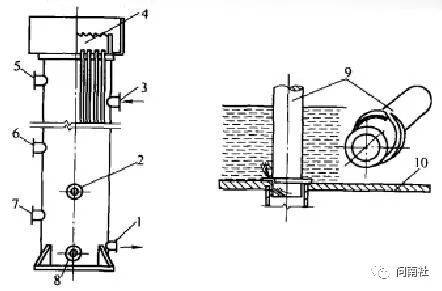

　　1一出液管接头2—压力外接头3—进气管接头4一配水箝5—安乐阀接头6—均压音接头7—放氛围管接头8—放油管接头9一导流管嘴10—管板

　　它与立式冷凝器有相相同的壳体组织，重要区别正在于壳体的程度计划和水的众道滚动。卧式冷凝器不只平凡地用于氨制冷体系，也可能用于氟利昂制冷体系，但其组织略有差别。氨卧式冷凝器的冷却管采用滑润无缝钢管，而氟利昂卧式冷凝器的冷却管普通采用低肋铜管。这是因为氟利昂放热系数较低的原因。值得防备的是，有的氟利昂制冷机组普通不设贮液筒，只采用冷凝器底部少设几排管子，兼作贮液筒用。

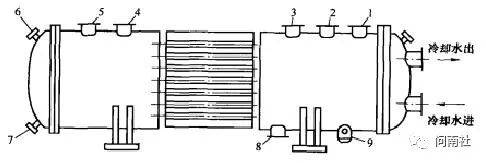

　　1一放氛围管接头2—压力外接头3—安乐阀接头4一均压管接头5—进气管接头6—放氛围旋寒接头7—泄水旋塞接头8—出液管接头9—放油管接头

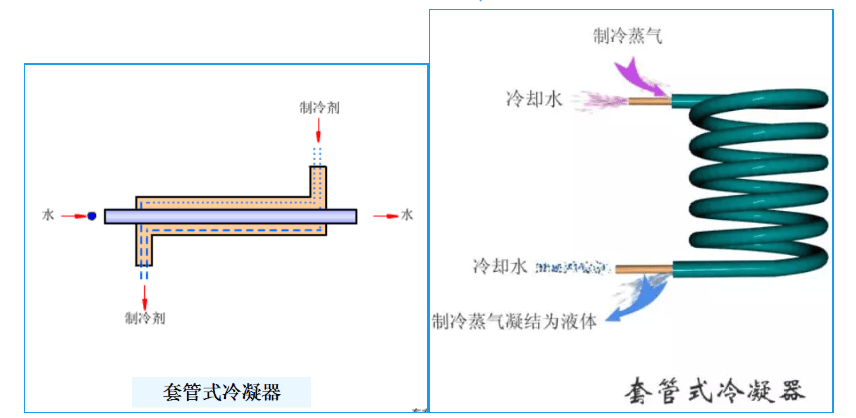

　　套管式冷凝器由两种差别赀径的管子制成，单根或众根小直径管套正在大直径管内，然后绕成蛇形或蠔旋形，如下图所示。制冷剂的蒸气从上方进人外里管之间的空腔，正在内管外面面上冷凝，液体正在外管底部挨次卑鄙，从下端流人贮液器中。冷却水从冷凝器的下方进人，挨次原委各排内管从上部流出，与制冷剂呈逆流式样。套管式冷凝器的冷却水流程长，制冷剂正在被冷却水吸热的同时，还被管外氛围冷却。

　　这种冷凝器的益处是组织大略，便于缔制，且因系单管冷凝，介质滚动宗旨相反，故传热效益好，当水流速为1～2m/s时传热系数可达800kcal/(m2/h/℃)。其瑕玷是金属花消量大，况且当纵向管数较众时，下部的管子充有较众的液体，使传热面积不行充斥诈欺。其余紧凑性差，洗刷贫寒，并需多量结合弯头。以是，这种冷凝器正在氨制冷装备中已很少行使。关于小型氟利昂空调机组仍平凡利用套管式冷凝器。

　　螵旋折流板冷凝器中螺旋主体由螺旋折流板和阻流板顶角搭接构成。螺旋折流板靠定距管固定，冷凝管从螺旋折流板逐一穿过，螺旋折流板与管板配合行为冷凝桎梏的支持。螺旋折流板里扇形，每块折流板与壳体轴线成肯定的夹角，相邻的折流板正在周边首尾连接，使其外圆造成相接的螺旋线，这种装备式样调度了壳程流体的滚动形态，从而降低了壳程传热效果，低浸了壳程流体压力降。

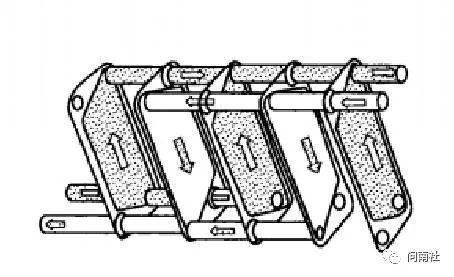

　　由一系列具有肯定波纹样式的金属板片叠装而成。各板片之间造成很众小畅达断面的流道，制冷剂和软冷剂通过板片举办换热。

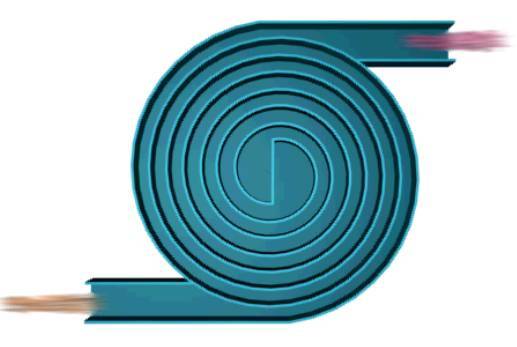

　　由两个螺旋体加上顶盖和收受组成。两个螺旋体造成两个螺旋形通道，两种流体正在通道中逆流滚动，一种流体由螺旋核心流入，从周边流出，另一种流体由周边流人，从核心流出。螺旋组织使得内部不易淸洗和检修。

　　氛围冷却式冷凝器是以氛围行为冷却介质，靠氛围的温升带走冷凝热量的。这种冷凝器实用于很是缺水或无法供水的地方，常睹于小型氟利昂制冷机组。按照氛围滚动式样差别，可分为自然对流式和强迫对流式两种。

　　其常行使于冰箱、冷柜、小型空调器、冷场车、汽车空调等少许小型制冷装备中。它不需水，安设大略，可置于屋面；传热系数小，受境遇温度影响大，恶化境遇，除尘贫寒。但普通仅用于氟利昂制冷机中。

　　蒸发式冷凝器的换热重要是靠冷却水正在氛围中蒸发汲取气化潜热而举办的。按氛围滚动式样可分为吸入式和压送式。

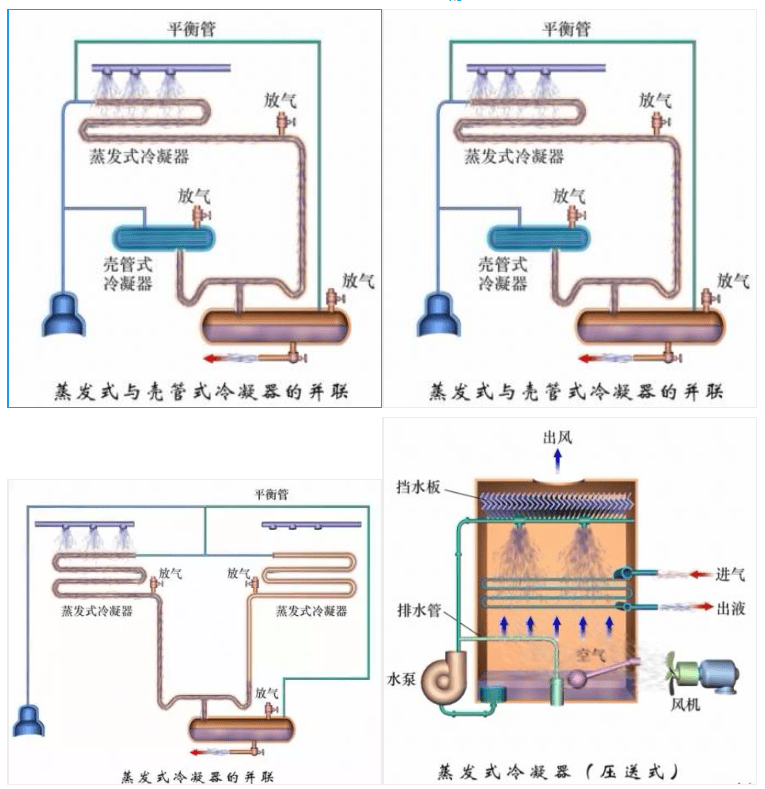

　　蒸发式冷凝器由冷却管组、给水设置、透风机、挡水板和箱体等片面构成。冷却管组为无缝钢管弯制成的蛇形盘管组，装正在薄钢板制成的长方形箱体内。箱体的两侧或顶部设有透风机，箱体底部兼作冷却水轮回水池。

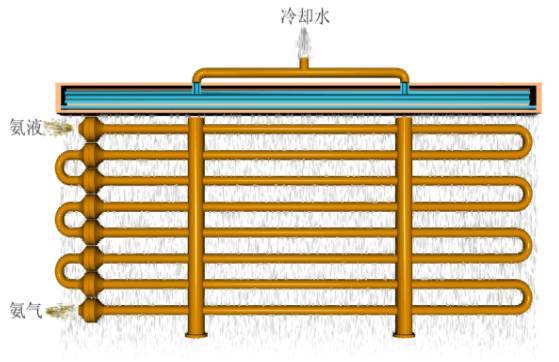

　　淋水式冷凝器是靠水的温升和水正在氛围中蒸发带走冷凝热量。这种冷凝注重要用于大、中型氨制冷体系中。它可能露天安设，也可安设正在冷却塔的下方，但应避免阳光直射。
